Układ gwiaździsty jest prosty do narysowania, ale w praktyce decyduje o tym, czy sieć będzie łatwa w utrzymaniu, czy zacznie się dusić przy pierwszym większym ruchu. W tym artykule wyjaśniam, jak działa topologia gwiazdy, kiedy daje przewagę, gdzie ma słabe punkty i jak ją zaprojektować bez kosztownych pomyłek. To temat ważny nie tylko dla administratorów, ale też dla osób planujących domowe okablowanie, monitoring albo małe biuro.
Najważniejsze rzeczy o układzie gwiaździstym
- Wszystkie urządzenia łączą się z jednym centralnym punktem, zwykle przełącznikiem.
- Awaria pojedynczego kabla odcina tylko jedno urządzenie, ale awaria centrum potrafi zatrzymać większą część sieci.
- Hub to dziś rozwiązanie głównie historyczne, a w praktyce rolę centrum przejął switch.
- Ten układ najlepiej sprawdza się tam, gdzie liczą się porządek w okablowaniu, łatwa diagnostyka i prosty serwis.
- W miedzianym Ethernetcie pojedynczy odcinek ma zwykle do 100 m, więc plan kabli trzeba zrobić jeszcze przed zakupem sprzętu.
Na czym polega układ gwiaździsty
W tej architekturze każde urządzenie ma własne połączenie z jednym punktem centralnym. Fizycznie wygląda to jak promienie wychodzące z jednego środka, a logicznie wszystko zależy od tego, co stoi w centrum i jak zarządza ruchem. Dla mnie najważniejsza zaleta jest prosta: jeśli padnie jeden kabel, zwykle traci tylko jedno stanowisko, a nie cała sieć.
W praktyce taki układ spotkasz w sieciach Ethernet, w systemach monitoringu, w biurach i w domach, w których router, przełącznik i kilka urządzeń końcowych muszą działać przewidywalnie. Warto też rozróżnić dwie warstwy myślenia o tej strukturze: fizyczną, czyli jak biegną przewody, oraz logiczną, czyli jak dane faktycznie są przekazywane. Czasem instalacja wygląda jak gwiazda, ale logika pracy zależy już od dodatkowych przełączników, VLAN-ów albo łączy uplink.
To właśnie centralny punkt decyduje o wydajności, więc za chwilę rozkładam go na czynniki pierwsze i pokazuję, dlaczego dziś prawie zawsze jest nim switch.
Dlaczego dziś centralny punkt zwykle stanowi switch

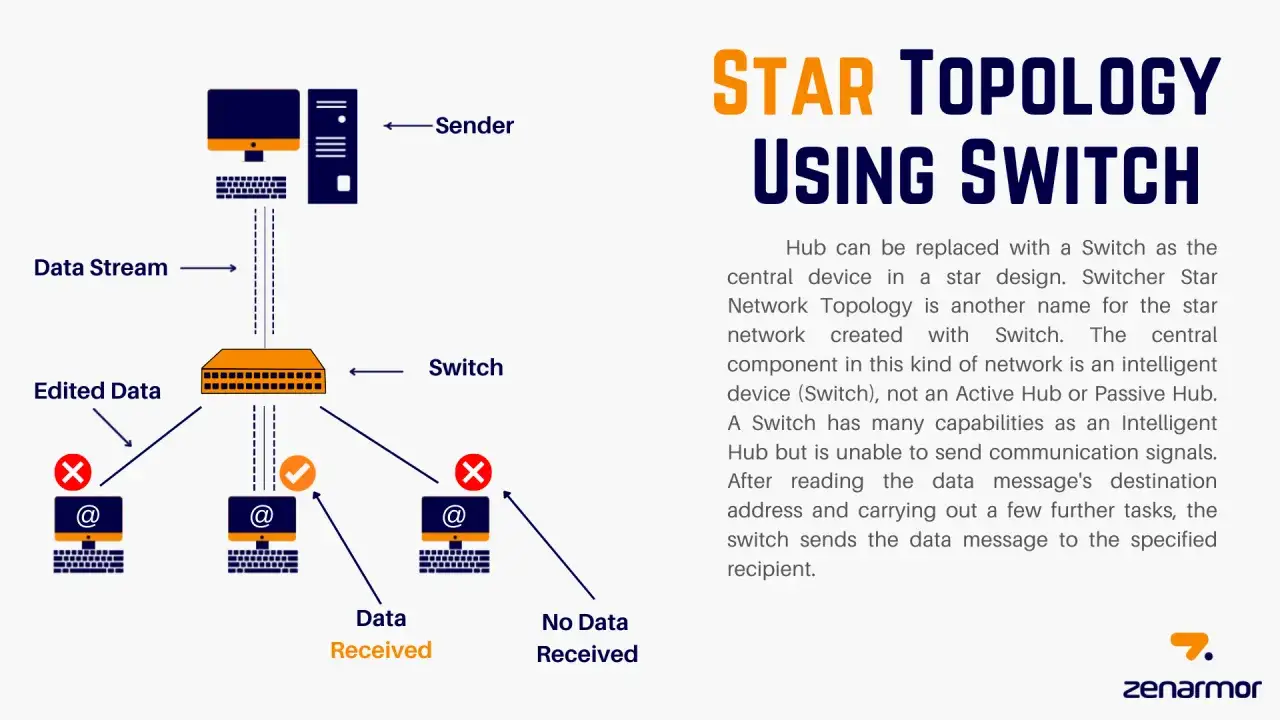

Hub powiela sygnał na wszystkie porty, więc każdy ruch trafia wszędzie i łatwiej o kolizje oraz niepotrzebny szum w sieci. Switch działa znacznie rozsądniej: uczy się adresów MAC i przekazuje ramki tylko tam, gdzie naprawdę trzeba. Efekt jest odczuwalny od razu, zwłaszcza gdy w sieci działają komputery, drukarki, kamery IP i punkty Wi-Fi jednocześnie.

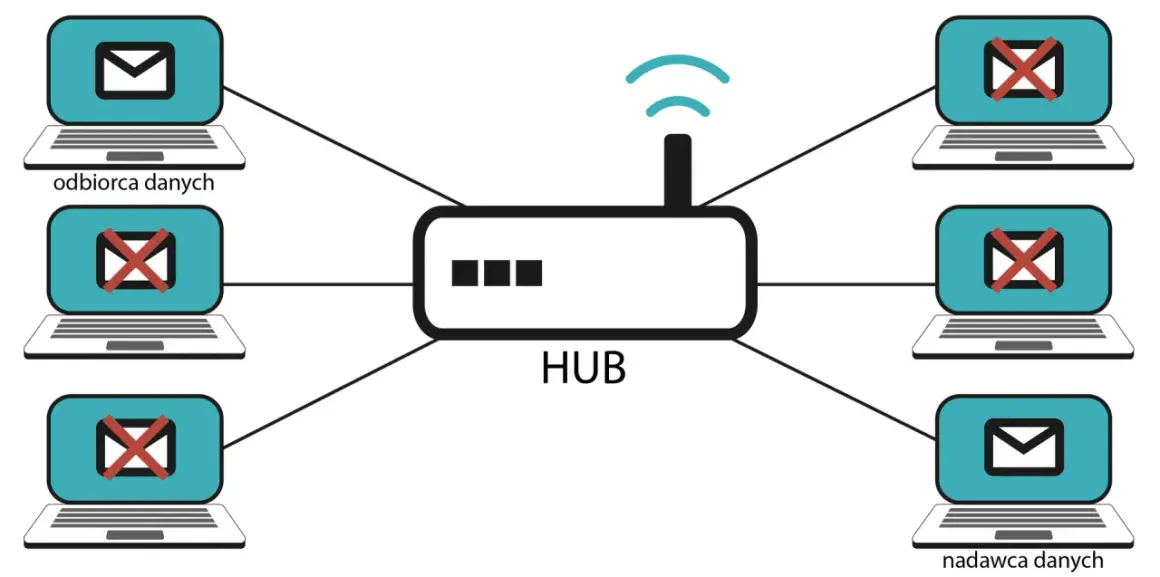

Hub jest prosty, ale dziś to rozwiązanie z innej epoki
Hub ma sens głównie jako przykład dydaktyczny albo element starej instalacji. Nie filtruje ruchu, nie izoluje urządzeń i nie pomaga, kiedy sieć zaczyna być bardziej wymagająca. W małym laboratorium można go jeszcze spotkać, ale do realnej pracy wybór przełącznika jest po prostu rozsądniejszy.
Router nie zastępuje przełącznika
To częsty błąd w domowych i małych firmowych instalacjach. Router łączy różne sieci i prowadzi ruch między nimi, ale nie jest dobrym zamiennikiem dla portowego centrum w LAN. W praktyce to switch robi ciężką pracę na warstwie drugiej, a router odpowiada za wyjście do internetu, NAT i separację ruchu między segmentami.
Przeczytaj również: Do kiedy bon na laptopa dla nauczycieli? Nie przegap terminu!
Węzeł centralny musi mieć zapas
Jeśli w centrum stoi zbyt słaby sprzęt, cała sieć będzie ograniczona jego możliwościami. Nie chodzi tylko o liczbę portów, ale też o przepustowość uplinków, budżet PoE, możliwości zarządzania i zasilanie awaryjne. Właśnie tutaj najczęściej pojawia się pierwsze wąskie gardło.
Gdy masz już ten mechanizm w głowie, łatwiej ocenić, w jakich scenariuszach gwiazda naprawdę daje przewagę.
Gdzie taki układ sprawdza się najlepiej
W realnych wdrożeniach najczęściej widzę go tam, gdzie sieć ma być czytelna, łatwa do rozbudowy i prosta w serwisie. Nie jest to układ „najbardziej efektowny”, ale bardzo często okazuje się najbardziej praktyczny.
- Dom i mieszkanie - jeden router albo switch zbiera komputer, telewizor, konsolę, NAS i punkt dostępowy. To wygodne, bo łatwo rozbudować instalację bez przebudowy całego układu.
- Małe biuro - stanowiska pracy, drukarki sieciowe i telefonia IP trafiają do jednego przełącznika lub kilku przełączników spiętych uplinkiem. Serwis jest szybki, a diagnoza awarii prostsza.
- Monitoring CCTV - kamery PoE świetnie pasują do centralnego switcha, bo jeden punkt może jednocześnie przesyłać dane i zasilać urządzenia.
- Sale szkoleniowe i recepcje - gdy trzeba szybko dodać albo przepiąć sprzęt, gwiazda daje porządek w kablach i mniej chaosu przy zmianach.
- Wi-Fi z wieloma access pointami - punkty dostępowe nadal potrzebują uporządkowanego zaplecza kablowego, a centralny switch ułatwia ich zasilanie i zarządzanie.
W każdej z tych sytuacji liczy się nie tylko wygoda, ale też to, jak szybko można zlokalizować problem. Żeby zobaczyć, skąd bierze się ta przewaga, zestawiam ten układ z klasycznymi alternatywami.
Jak wypada na tle magistrali, pierścienia i drzewa
Najprościej mówiąc, gwiazda wygrywa tam, gdzie priorytetem są łatwa diagnostyka i przewidywalne okablowanie. Inne topologie mają swoje zastosowania, ale zwykle przegrywają prostotą serwisu albo odpornością na awarie pojedynczego elementu.
| Topologia | Jak działa | Mocna strona | Słaby punkt | Typowe zastosowanie |
|---|---|---|---|---|
| Gwiazda | Każde urządzenie łączy się z jednym centrum | Łatwe zarządzanie i szybka lokalizacja awarii | Awaria centrum zatrzymuje większą część sieci | Domy, biura, monitoring, sieci LAN |
| Magistrala | Wszystkie urządzenia korzystają z jednego wspólnego medium | Mniej kabli w bardzo prostych instalacjach | Duża podatność na zakłócenia i trudna diagnostyka | Rozwiązania historyczne i niszowe |
| Pierścień | Każdy węzeł jest połączony z następnym, tworząc zamknięty obwód | Uporządkowany przepływ danych w specyficznych środowiskach | Jedna awaria może naruszyć cały obieg | Wybrane systemy przemysłowe i starsze sieci |
| Gwiazda rozszerzona | Kilka gwiazd łączy się w strukturę wielopoziomową | Łatwiej skalować większą sieć | Wymaga dobrego projektu rdzenia i uplinków | Większe biura, kampusy, sieci firmowe |
W praktyce wiele sieci jest hybrydą, a nie czystą topologią. Mimo to gwiazda pozostaje bazą, bo daje porządek, który potem można rozbudować w drzewo, segmenty VLAN albo kilka warstw przełączników. Sam układ to jednak nie wszystko, bo o jakości całej instalacji przesądzają detale projektowe.
Jak zaprojektować sieć bez typowych błędów
Jeśli buduję taką sieć od zera, zaczynam nie od kabli, tylko od planu wzrostu. Najwięcej problemów rodzi się wtedy, gdy ktoś liczy tylko na bieżące potrzeby, a nie zostawia miejsca na kolejne urządzenia, PoE i przyszłe uplinki.
- Zostaw zapas portów. Wybór switcha „na styk” prawie zawsze kończy się dokładaniem kolejnego urządzenia po kilku miesiącach. Lepiej kupić model z rezerwą, niż później przepinać połowę infrastruktury.
- Trzymaj się limitu okablowania. W miedzianym Ethernetcie typowy tor ma do 100 m, a w praktyce planuje się zwykle około 90 m od okablowania stałego i do 10 m patchcordów. Jeśli odległości są większe, trzeba rozważyć światłowód albo dodatkowy punkt pośredni.
- Dobierz switch do obciążenia. Samo „jest 24 porty” nic nie mówi, jeśli urządzenie ma za mały budżet PoE albo słabe uplinki. PoE, czyli zasilanie urządzeń po tym samym kablu co dane, jest wygodne, ale wymaga policzenia mocy.
- Opisuj kable i porządkuj segmenty. VLAN, czyli logiczny podział jednej fizycznej sieci na kilka odseparowanych części, pomaga utrzymać porządek i ograniczyć niepotrzebny ruch. Bez etykietowania okablowania i portów diagnoza szybko zamienia się w zgadywanie.
- Zadbaj o odporność centrum. UPS, czyli zasilacz awaryjny, to nie ozdoba, tylko realna ochrona przed utratą łączności po krótkim zaniku prądu. W sieciach bardziej krytycznych przydają się też dwa przełączniki w stacku albo agregacja łączy, czyli połączenie kilku portów w jedno logiczne łącze uplink.
Jeśli ten etap zrobisz dobrze, sieć zachowa przejrzystość nawet wtedy, gdy dojdą kolejne urządzenia. Zostaje już tylko sprawdzić, co warto monitorować, żeby centralny punkt nie zaczął ograniczać całej instalacji.
Co sprawdzam, zanim gwiazda stanie się wąskim gardłem
- Czy przełącznik ma zapas portów i sensowny budżet PoE.
- Czy najważniejsze urządzenia nie wiszą na jednym, słabym uplinku.
- Czy centrum sieci ma własne zasilanie awaryjne i nie zależy od przypadkowego gniazdka.
- Czy dokumentacja portów, kabli i VLAN-ów jest aktualna.
Jeśli miałbym zostawić jedną praktyczną myśl, powiedziałbym tak: układ gwiaździsty daje porządek i prostą diagnostykę, ale jego siła zależy od jakości centrum bardziej niż od samych końcówek. Ja zawsze zaczynam od tego, czy węzeł centralny ma zapas portów, mocy i zasilania, bo to właśnie te trzy rzeczy decydują, czy sieć będzie rosła bez bólu.
