Układ przewodów w kablu Ethernet wydaje się drobiazgiem, dopóki trzeba samemu zacisnąć wtyk, zakończyć gniazdo albo naprawić link, który działa tylko częściowo. Ten tekst pokazuje, czym jest standard T568B, jak wygląda kolejność żył, czym różni się od T568A i jak podejść do zarabiania kabla bez zgadywania. Dorzucam też praktyczne wskazówki do domu, małego biura i prostych instalacji w szafie teletechnicznej.
Najważniejsze fakty o układzie przewodów w kablu Ethernet
- To jeden z dwóch dopuszczonych schematów zakończenia skrętki na złączu RJ45.
- Różnica między wariantami dotyczy głównie par zielonej i pomarańczowej, nie prędkości łącza.
- Najbezpieczniej używać jednego schematu w całej instalacji i konsekwentnie trzymać go na obu końcach toru.
- Błędy najczęściej wynikają nie z samego standardu, tylko z rozkręcenia par, złego ułożenia żył albo słabego zacisku.
- Po zaciśnięciu warto sprawdzić kabel testerem, bo wiele usterek widać dopiero pod obciążeniem.
Czym jest ten standard i po co go stosować
To po prostu reguła, która mówi, jak ułożyć osiem żył skrętki w złączu RJ45, żeby każdy instalator, gniazdo i patch panel „widziały” ten sam porządek. W praktyce chodzi o spójność zakończeń, a nie o magiczne przyspieszenie internetu. Jeśli kabel jest poprawnie zarobiony, sam schemat nie zmienia przepustowości ani stabilności linku.
Najważniejsze jest to, że układ ten należy do dwóch powszechnie akceptowanych sposobów terminacji skrętki. W instalacjach strukturalnych liczy się więc nie tyle wybór między wariantami, ile konsekwencja: jeden schemat na gniazdach, jeden na panelu i jeden w dokumentacji. Kiedy to jest jasne, można spojrzeć na sam układ pinów.
Jak wygląda kolejność żył w praktyce

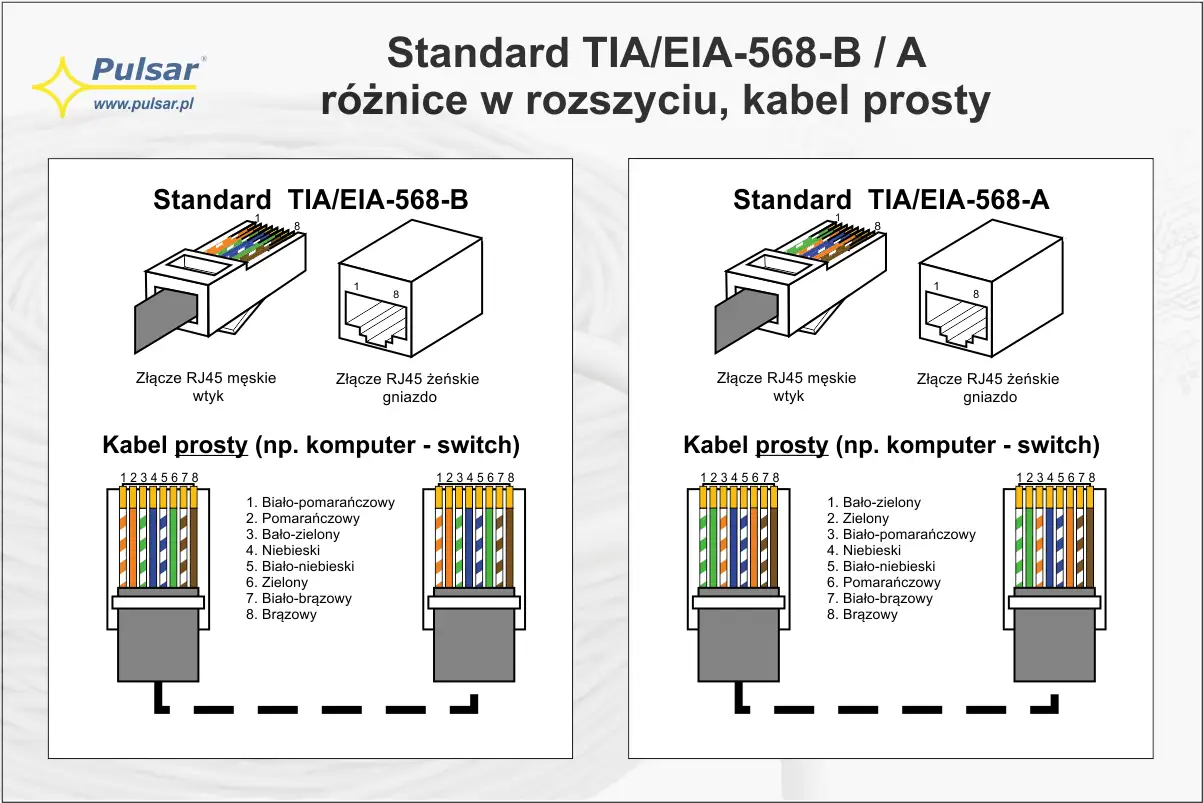

Patrzę na wtyk od frontu, bo właśnie tak najłatwiej porównać kolejność pinów przed zaciskaniem. W tym układzie para pomarańczowa i zielona zamieniają się miejscami względem wersji A, a niebieska i brązowa pozostają bez zmian.
| Pin | Kolor żyły | Uwagi |
|---|---|---|
| 1 | biało-pomarańczowy | Para pomarańczowa |
| 2 | pomarańczowy | Para pomarańczowa |
| 3 | biało-zielony | Para zielona |
| 4 | niebieski | Para niebieska |
| 5 | biało-niebieski | Para niebieska |
| 6 | zielony | Para zielona |
| 7 | biało-brązowy | Para brązowa |
| 8 | brązowy | Para brązowa |
Warto pamiętać, że tył gniazda lub keystone’a nie zawsze wygląda tak samo jak front. Producenci prowadzą ścieżki wewnątrz modułu inaczej, dlatego trzymam się przede wszystkim oznaczeń nadrukowanych na obudowie, a nie własnej intuicji. Gdy ta mapa jest już jasna, można przejść do samego zaciskania kabla.
Jak zarobić kabel bez zgadywania
W domu zwykle wystarczy mi zaciskarka, ściągacz izolacji i prosty tester ciągłości. Przy instalacjach bardziej regularnych dorzucam jeszcze etykiety, bo po tygodniu nikt nie pamięta, który przewód idzie do którego pokoju.
- Odetnij kabel prosto i zdejmij tylko tyle płaszcza, ile trzeba, zwykle kilka centymetrów.
- Rozdziel pary i ułóż żyły w odpowiedniej kolejności, ale nie rozkręcaj skrętu bardziej niż to konieczne.
- Wyrównaj końcówki jednym cięciem, żeby wszystkie druty weszły równo do wtyku.
- Wsuń żyły do samego końca i sprawdź, czy każda trafiła w swój kanał.
- Zaciśnij wtyk, a potem przetestuj mapę żył i ciągłość par.
Jeśli pracujesz na kablu litym, czyli typowym do instalacji w ścianie, wybieraj złącza przeznaczone do tej konstrukcji. Przy kablu giętkim, czyli patchcordowym, potrzebny bywa inny typ wtyku; pomylenie tych wersji daje link, który „czasem działa”, a czasem nie. Zarobienie to połowa pracy, bo druga połowa polega na wyborze właściwego wariantu do całej instalacji.
Jak wybrać między wersją A i B
W nowej sieci kieruję się jedną zasadą: wybierz jeden standard i trzymaj go wszędzie. Sam wybór zwykle ma mniejsze znaczenie niż konsekwencja, bo mieszanie układów w tej samej instalacji komplikuje serwis, dokumentację i późniejsze dokładanie nowych punktów.
| Sytuacja | Co zrobić | Dlaczego to ma sens |
|---|---|---|
| Nowa instalacja domowa | Wybierz jeden schemat i zastosuj go na wszystkich zakończeniach | Łatwiejszy montaż, prostsze testy, mniej pomyłek |
| Rozbudowa istniejącej sieci | Dopasuj się do tego, co już jest w gniazdach i panelu | Brak chaosu przy serwisie i inwentaryzacji |
| Instalacja w biurze | Utrzymuj jeden wzór w całym torze, łącznie z patch panelami | Serwis szybciej identyfikuje połączenia |
| Naprawa pojedynczego przewodu | Skopiuj istniejący standard zamiast zmieniać go „przy okazji” | Unikasz niepotrzebnych różnic w jednej sieci |
Jeśli modernizujesz starszą instalację, dopasuj się do tego, co już siedzi w gniazdach, patch panelu i gotowych patchcordach. W praktyce największy koszt robi nie sama zmiana schematu, tylko chaos po zmianie, więc przy rozbudowie starej sieci nie wymyślam nowego porządku bez powodu. Nawet poprawny wybór standardu nie uratuje kabla, jeśli po drodze popełnisz banalny błąd.
Najczęstsze błędy, których nie widać na pierwszy rzut oka
Najgorsze usterki nie zawsze wyglądają spektakularnie. Czasem kabel po prostu „działa słabo”, a winny jest detal, który z zewnątrz trudno zauważyć.
| Błąd | Skutek | Co zwykle pomaga |
|---|---|---|
| Rozkręcenie par na zbyt dużej długości | Większe przesłuchy i gorsza stabilność | Trzymać skręt jak najbliżej końcówki |
| Pomyłka kolejności żył | Brak linku albo losowe błędy | Sprawdzić układ przed zaciskiem |
| Mieszanie standardów bez planu | Trudniejszy serwis i dokumentacja | Ujednolicić zakończenia w całym torze |
| Zły typ wtyku do rodzaju żyły | Niestały styk i przerywanie połączenia | Dobierać złącza do kabla litego lub giętkiego |
| Brak testu po zacisku | Usterka wychodzi dopiero u użytkownika | Sprawdzić mapę par i ciągłość |
Jeśli kabel przechodzi test, pozostaje już tylko pytanie, czy sam schemat ma wpływ na szybkość, PoE i zasięg całego toru. To ważne, bo w tym miejscu najłatwiej o nadinterpretację.
Czy ten układ wpływa na szybkość, PoE i długość linku
Sam schemat nie przyspiesza internetu i nie robi z Cat5e kabla Cat6a. O sukcesie decyduje poprawna terminacja, jakość przewodu i trzymanie się parametrów toru.
- Szybkość zależy od kategorii kabla, jakości wykonania i długości trasy, a nie od tego, czy użyłeś wariantu A czy B.
- Gigabit Ethernet korzysta ze wszystkich czterech par, więc uszkodzona para bardzo szybko wychodzi na jaw jako problem z linkiem lub spadek wydajności.
- PoE wymaga dobrych styków i poprawnie zaciśniętych par; słabe zakończenie częściej szkodzi niż sam wybór schematu.
- Długość toru w miedzi projektuje się na 100 m, więc dłuższe odcinki zwykle wymagają innego podejścia, na przykład przełącznika pośredniego albo światłowodu.
- 10 Gb/s na skrętce jest bardziej wymagające, więc przy nowych odcinkach bezpieczniej planować lepszą kategorię kabla i porządne wykonanie końcówek.
W praktyce oznacza to jedno: standard zakończenia jest ważny, ale nie zastąpi dobrego kabla i starannego montażu. Jeśli chcesz zamknąć temat porządnie, zostaje jeszcze ostatnia rzecz, którą sprawdzam zawsze przed schowaniem przewodu w ścianie albo szafie.
Co sprawdzam przed zamknięciem instalacji
- Czy oba końce toru mają ten sam schemat zakończenia.
- Czy każda żyła doszła do końca wtyku lub modułu.
- Czy pary nie zostały rozkręcone bardziej, niż to konieczne.
- Czy kabel został opisany po obu stronach.
- Czy test mapy żył nie pokazuje przerw, zamian albo błędów ekranowania, jeśli używam kabla ekranowanego.
Ja przy takich pracach wolę poświęcić dodatkowe pięć minut na test i opis niż wracać później do tej samej puszki. Dobrze wykonane zakończenie skrętki nie wymaga zgadywania, tylko konsekwencji: jeden schemat, poprawna kolejność żył, krótki skręt i sprawdzenie całości przed oddaniem instalacji.
